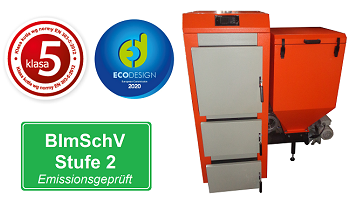

BImSchV Stufe 2 Automatischer Kohlekessel KLASTER-5 Klasse 5 Ecodesign

Automatischer Kohlekessel (+ Pelltkessel) mit Retorten-Brenner KLASTER-5 hat gemäß PN-EN 303.5: 2012 die 5 Klasse und erfüllt die Werte der BImSchV Stufe 2 und die Ecodesign ErP Richtlinie.

Kesselleistung von 11 kW bis zu 400 kW

BImSchV Stufe 2 Automatischer Kohlekessel KLASTER-5 Klasse 5 Ecodesign

Der Kohlekessel KLASTER-5 ist ein Niedertemperaturkessel aus Stahl, der für die Wassererhitzung in Zentralheizungsanlagen bestimmt ist. Der Heizkessel ist für die Verbrennung von festen Brennstoffen in Form von Steinkohle und Kokskohlenmischungen konzipiert. Der Kessel ist mit einem automatischen hocheffizienten Retortenbrenner ausgestattet, der von einem integriertem Kessel Regler gesteuert wird. Der Kessel Regler steuert den korrekten Verlauf des Verbrennungsprozesses durch automatische Voreinstellung der Wassertemperatur im Kessel. Der Kessel ist gemäß PN-EN 303.5: 2012 der Klasse 5 zertifiziert und entspricht der Ökodesign Richtlinie.

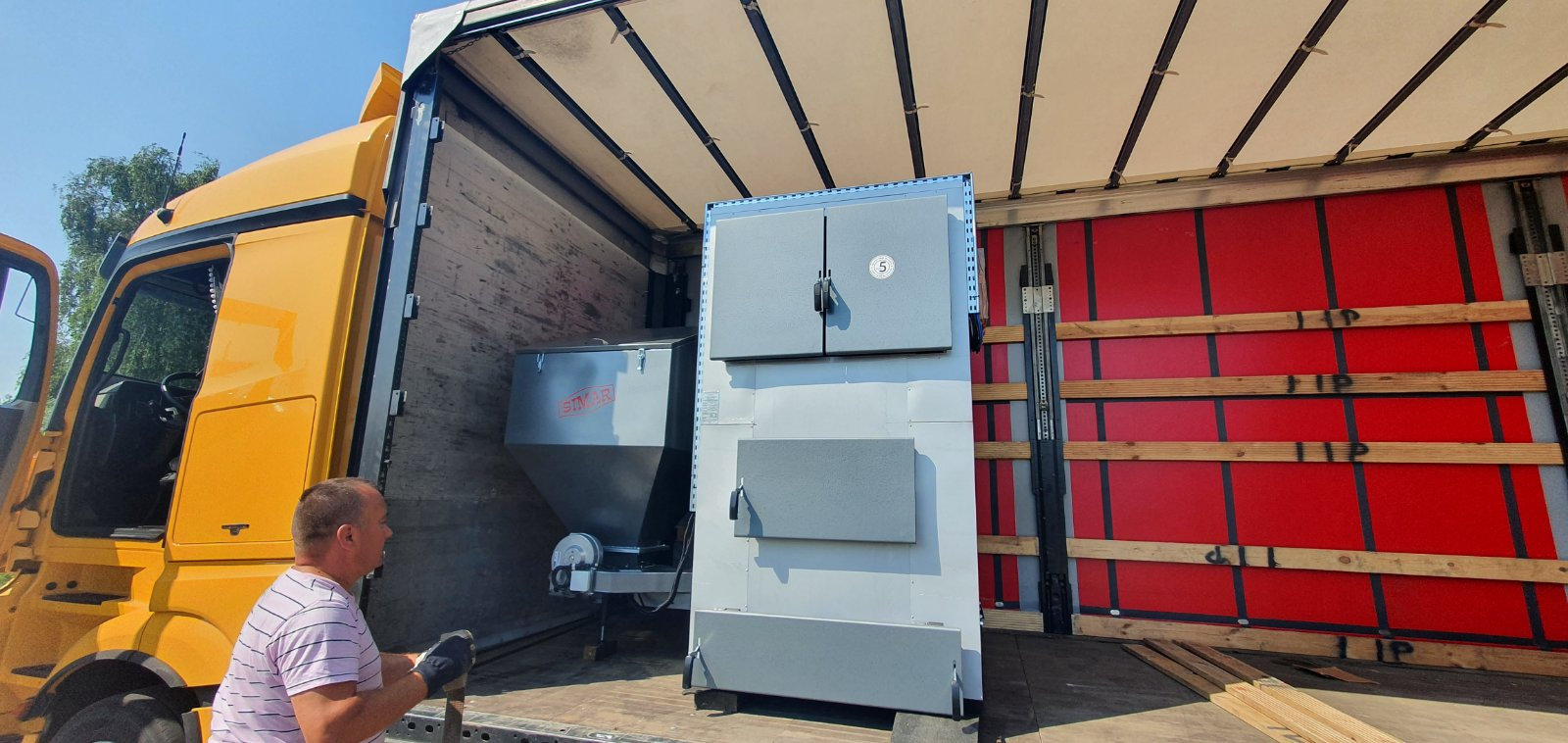

Kohlekessel KLASTER-5 BImSchV Stufe 2 Kohlekessel KLASTER-5 BImSchV Stufe 2

Bitte klicken, um Bild zu vergrößern.

Im Automatikmodus werden Kohle mit einem Durchmesser von 0 mm bis zu 25 mm und auch Holzpellets als Brennstoff verwendet dabei wird der Festbrennstoffkessel mit einer automatischer Feuerlöschanlage ausgestattet.

14 kW Ecodesign Emissionswerte Zertifikat BImSchV Stufe 2
(PDF herunterladen)

23 kW Ecodesign Emissionswerte Zertifikat BImSchV Stufe 2
(PDF herunterladen)

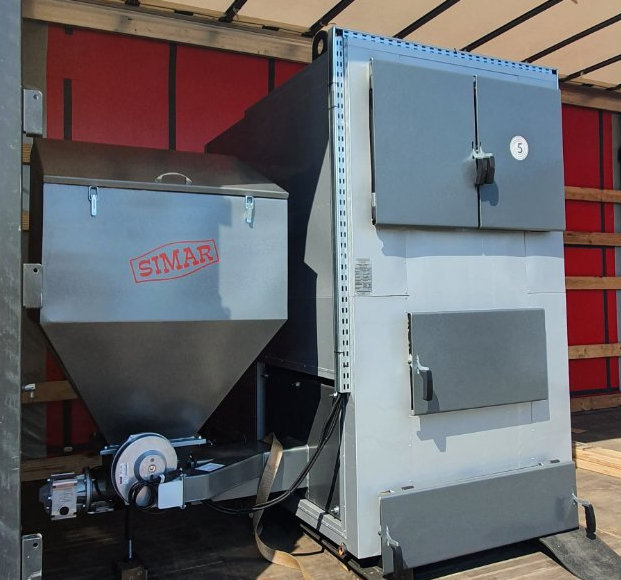

Kohlekessel KLASTER-5 BImSchV Stufe 2 Kohlekessel KLASTER-5 BImSchV Stufe 2

Bitte klicken, um Bild zu vergrößern.

Preistabelle

Zuletzt aktualisiert am 08.03.2022

Nennleistung in kW Netto Preis Brutto Preis zuzgl. 19% MwSt.
11 kW *Premium Version 2.990 Euro 3.558 Euro
14 kW *Premium Version 3.570 Euro 4.248 Euro
23 kW *Premium Version 4.390 Euro 5.224 Euro
35 kW *Premium Version 5.490 Euro 6.533 Euro
50 kW 6.950 Euro 8.270 Euro
75 kW Anfrage per E-Mail simar.export@gmail.com
100 kW Anfrage per E-Mail simar.export@gmail.com
150 kW Anfrage per E-Mail simar.export@gmail.com
200 kW Anfrage per E-Mail simar.export@gmail.com
300 kW Anfrage per E-Mail simar.export@gmail.com
400 kW Anfrage per E-Mail simar.export@gmail.com

* Premium-Version – Außenisolierung aus dickerem Stahl, pulverbeschichtete Premium-Stahlfarbe, integriertes Touch-Panel.

** Zusätzliche Ausstattung für den Betrieb des Heizkessels mit Holzpellets wird separat berechnet (in der Regel kostet die Ausstattung ca. 600 Euro.)

Obige Preise können sich ändern, für ein aktuelles Angebot kontaktieren Sie uns per E-Mail oder Telefon.

Tabelle mit Technischen Daten zu dem Kohlekessel KLASTER 5 herunterladen

Technische Zeichnung mit Ausmaßen für KLASTER 200kW herunterladen

Technische Zeichnung mit Ausmaßen für KLASTER 300kW herunterladen

Bestellungs- Anfrageformular

Bitte wählen Sie die gewünschte Leistungsstärke des Kohlekessels, bei Bedarf schreiben Sie uns eine Nachricht und klicken Sie auf „SENDEN“. Unser Kunden Service Team wird sich unverzüglich bei Ihnen melden.

Sie können gerne auch via E-Mail oder Telefon eine Bestellung oder unverbindliche Anfrage machen:

Mobil: +49 152 140 15 837 (WhatsApp)
E-Mail: simar.export@gmail.com



    Brennstoff
    Der für die Verbrennung im Kessel empfohlene Brennstoff ist eine Mischung aus Steinkohle (Klasse a1) und Koks (Klasse c1) im Verhältnis 1: 1 (Nuss Sorten). Als alternativer Brennstoff kann Steinkohle in Nuss Sorten dienen. (Brennstoff Klassen bzw. Klassifizierung a1 und c1 werden gemäß PN-EN 303.5: 2012 festgelegt).

    Bedienungsanleitung für KLASTER-5 herunterladen




    Kohlekessel KLASTER-5 BImSchV Stufe 2

    Bitte klicken, um Bild zu vergrößern.

    Konformitätserklärung

    Die Anforderungen der unten genannten EU-Richtlinien und Normen werden erfüllt:
    Richtlinie 2006/42/EG – Maschinen (MD)
    Richtlinie 2006/95/EG – Niederspannung (LVD)
    Richtlinie 2004/108/EG – Elektromagnetische Verträglichkeit (EMV)
    Norm PN-EN 303.5:2012 – Heizkessel – Teil 5: Heizkessel für feste Brennstoffe, manuell und automatisch beschickte Feuerungen, Nennwärmeleistung bis 500 kW – Begriffe, Anforderungen, Prüfungen und Kennzeichnung.

    Die Anlage ist mit CE gekennzeichnet.

    Konformitätserklärung herunterladen.



    Zusätzliche Ausrüstung für den Kohlekessel:

    Kohlekessel Brennstoff-Zuführungsanlage Technische Zeichnung (PDF herunterladen)

    Installationsvarianten des automatischen Ascheaustragungssystems

    Technische Zeichnung des automatischen Ascheaustragungssystems

    Technische Zeichnung Ascheaustragung (Klaster 200kW Beispiel 1)

    Technische Zeichnung Ascheaustragung (Klaster 200kW Beispiel 2)

    Technische Zeichnung Ascheaustragung (Klaster 200kW Beispiel 3)



    Kohlekessel Brennstoff-Zuführungsanlage Kohle


    Kohlekessel Automatisches-Ascheaustragung-System Kohlekessel BImSchV Stufe 2


    Kohlekessel Automatisches Ascheaustragungssystem

    Bitte klicken, um Bild zu vergrößern.



    Parameter Einheit KLASTER 14 kW KLASTER 23 kW
    Kesselleistung [kW] 14 23
    Ungefähre Heizfläche [m2] 80 – 200 180 – 330
    Kraftstoffbehälter [l] 320 420
    Maximal zulässiger Betriebsüberdruck [bar] 1,5 1,5
    Notwendiger Förderdruck [Pa] 12 18
    Schornsteinhöhe [m] 4 – 6 4 – 6
    Schornsteindurchmesser [cm2] 200 300
    Maximale Vorleuftemperatur [°C] 90 90
    Minimale Rücklauftemperatur [°C] 45 45
    Wärmetauschfläche [m2] 1,9 2,8
    Wasserinhalt [dm3] 93 105
    Kesselgewicht mit Brenner [kg] 275 310
    Elektroanschluss [V] 230 230
    Kesselwirkungsgrad [%] 92 92
    Durchschnittliche Leistungsaufnahme des Brenners [W] 132 132
    Kesselbreite mit Pelletsbehälter [mm] 1270 1200
    Kesseltiefe [mm] 850 930
    Kesselhöhe [mm] 1330 1500
    Durchmesser von Vor-und Rücklauf (Wasseranschlüsse) [mm] 60,3 60,3
    Durchmesser Rauchrohranschluss D [mm] 160 160

    Automatischer Kohlekessel (+ Pelletkessel) KLASTER-5 / BImSchV 2 / Klasse 5
